Węzły cieplne · Willowe

Węzły willowe

Źródło ciepła dla budynków zabudowy jednorodzinnej oraz innych obiektów o niewielkim zapotrzebowaniu na energię cieplną. Kompaktowa konstrukcja o niewielkich wymiarach i małej masie, montowana bezpośrednio na ścianie budynku, zaprojektowana do przyłączenia do miejskich sieci cieplnych o wysokich parametrach.

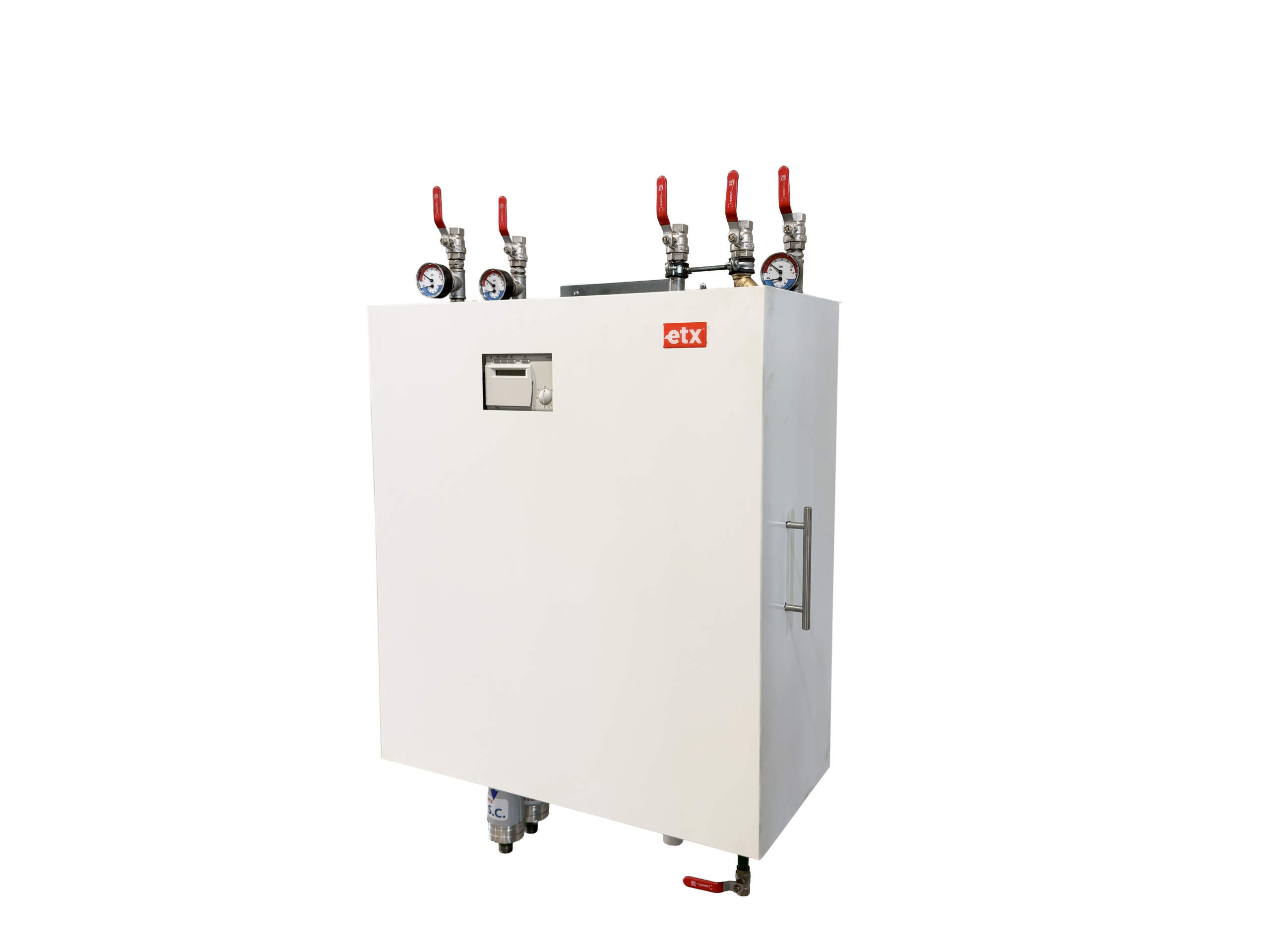

Węzeł willowy ETX w obudowie

20 kW

standardowa moc na ogrzewanie (c.o.)

30 kW

moc na przygotowanie ciepłej wody użytkowej (c.w.u.)

2–3 punkty

obsługiwane punkty odbioru ciepłej wody użytkowej

Warianty

Wersja zależnie od potrzeb obiektu

Wariant A

Węzły jednofunkcyjne

Przeznaczone wyłącznie do zasilania instalacji centralnego ogrzewania (c.o.).

Zastosowanie

Dla niedużych budynków i małych obiektów

Zaprojektowany do przyłączenia do miejskich sieci cieplnych o wysokich parametrach.Przeznaczony do ogrzewania niedużych budynków i zasilania 2–3 punktów odbioru ciepłej wody użytkowej.Przede wszystkim w budynkach mieszkalnych jednorodzinnych oraz innych obiektach o niewielkim zapotrzebowaniu na energię cieplną.
20 kWmoc na ogrzewanie (rozwiązanie standardowe)
30 kWmoc na przygotowanie ciepłej wody użytkowej

Największe zalety

Dlaczego węzeł willowy

Bezobsługowa i niezawodna praca

Wysoka efektywność energetyczna

Pełne bezpieczeństwo użytkowania

Łatwy montaż na ścianie budynku

Konstrukcja dopasowana do nowej i istniejącej architektury

Kompaktowa budowa, niewielkie wymiary i mała masa

Wysoka estetyka wykonania

Komfort cieplny i zabezpieczenie instalacji przed przegrzaniem

Wyposażenie węzła

Standard i wyposażenie opcjonalne

Wyposażenie standardowe

  • Elektroniczny regulator temperatury
  • Zawory regulacyjne z siłownikami ze sprężyną powrotną
  • Czujniki temperatury (zewnętrznej, c.o., c.w.u.)
  • Ograniczniki temperatury dla c.o. i c.w.u.
  • Wymienniki płytowe c.o. i c.w.u. lutowane miedzią
  • Pompy obiegowe c.o. (elektroniczna) i cyrkulacyjna c.w.u.
  • Zawory bezpieczeństwa dla c.o. i c.w.u.
  • Filtry siatkowe, zawory zwrotne, armatura odcinająca kulowa
  • Termomanometry
  • Rurociągi c.w.u. — stal kwasoodporna AISI 316, połączenia gwintowane
  • Rurociągi strona wysoka i c.o. — stal P235GH, połączenia spawane
  • Rozdzielnica elektryczna/zasilająca zakończona przewodem z wtyczką PE (L = 2,5 m)
  • Uchwyt ułatwiający montaż węzła na ścianie

Wyposażenie opcjonalne

  • Moduł przyłączeniowy
  • Układ uzupełniania zładu
  • Stabilizator c.w.u.
  • Naczynie wzbiorcze dla instalacji c.o. i c.w.u.
  • Monitoring pracy węzła
  • Obudowa węzła malowana proszkowo

Przykładowa realizacja

Schemat technologiczny i zdjęcia węzła willowego

Schemat technologiczny

Węzeł bez obudowy

Schemat technologiczny

Węzeł w obudowie

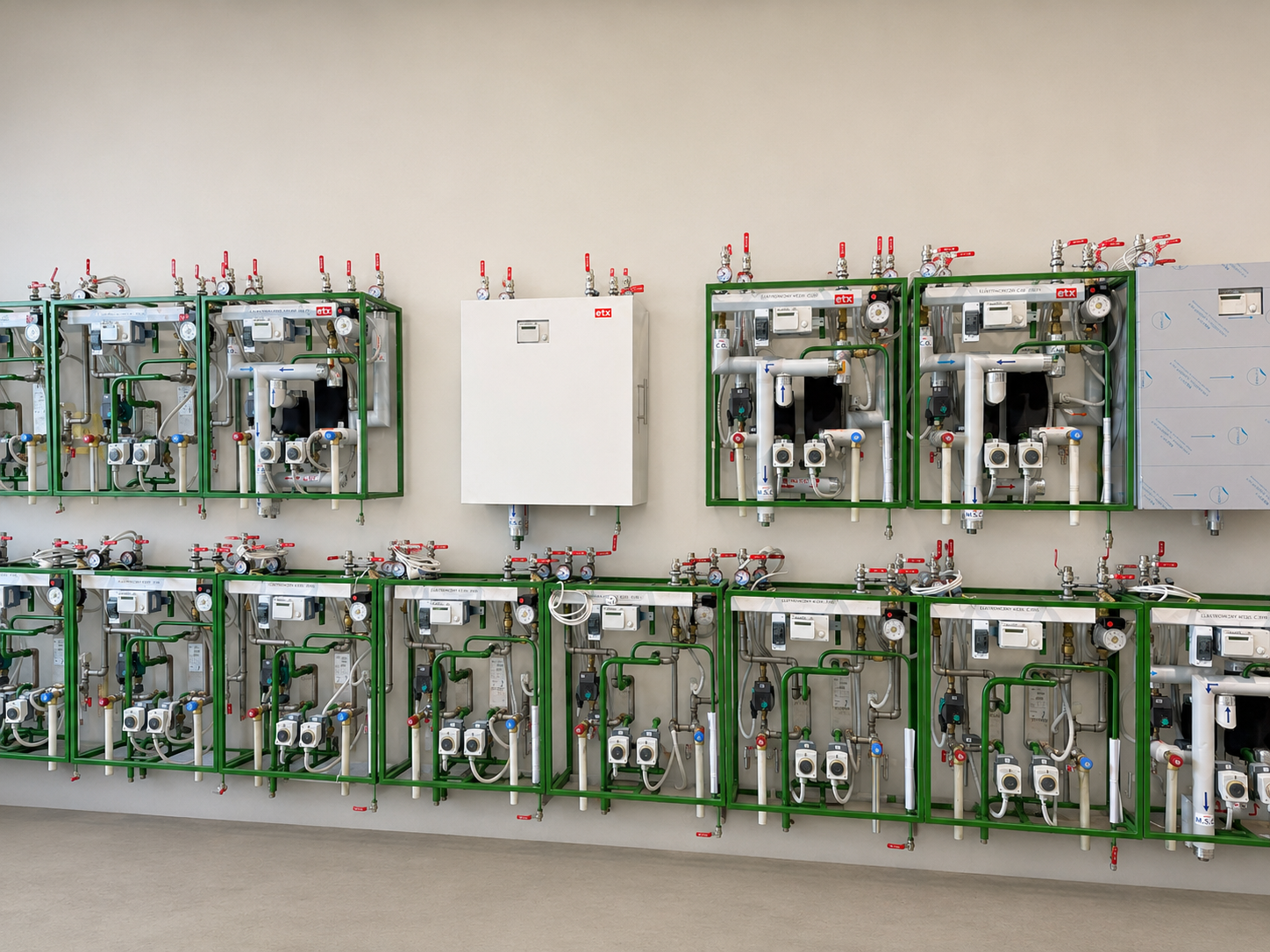

Realizacja

Węzeł willowy

Realizacja

Węzeł bez obudowy
